Motoréducteur roue et vis Transtecno CM075 0.25kW 220V mono

408  HT / 489,60  TTC

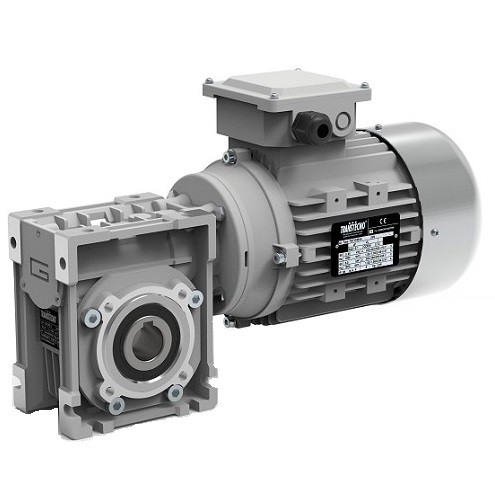

Motoréducteur roue et vis Transtecno CM075 0.25kW 220V monophasé

Motoréducteur roue et vis Transtecno réalisé par l’assemblage d’un réducteur CM75 et d’un moteur asynchrone 220V monophasé à 1 condensateur.

Diamètre de sortie arbre creux: 28mm

Vitesses de sortie au choix de 14 à 35 tr/min

Description

Motoréducteur CM075 roue et vis Transtecno 0.25kW 220V monophasé

Motoréducteur CM075 roue et vis Transtecno 0.25kW 220V monophasé réalisé par l’assemblage d’un réducteur et d’un moteur asynchrone monophasé. Le réducteur est étanche et lubrifié à vie par une huile synthétique longue durée. Le moteur IP55 est équipé de roulements de grande marque et d’un bobinage de classe F.  L’ensemble peut se monter dans toutes le positions aussi bien verticales que horizontales. Enfin, vous pouvez vous procurez en option sur notre site des kits de sortie: bride, arbre plein simple et double et bras de réaction pour votre motoréducteur CM075.

Motoréducteur CM075 roue et vis Transtecno 0.25kW 220V monophasé – Données techniques:

Moteur 0.25kw 1400 tr/min 220V 50Hz monophasé

Réducteur Transtecno CM075

Diamètre de sortie arbre creux: 28 mm

Lubrification à vie: huile synthétique

Couples de sortie et facteur de sureté selon la vitesse de sortie et l’indice choisi:

Attention: Les vitesses de sortie sont indicatives vous pouvez consulter notre rubrique sur les réducteurs de vitesse et les moteurs électriques pour mieux comprendre le phénomène de glissement d’un moteur asynchrone en fonction de sa charge. Les vitesses dans notre descriptif correspondent à celles donnée par le constructeur Transtecno dans ses catalogues c’est à dire 1400 tr/min divisé par l’indice du réducteur. De plus, le facteur de sureté détermine directement la durée de vie du motoréducteur en fonction des conditions d’utilisation. Pour cette raison, nous ne proposons que des motoréducteur avec des vitesses des sortie compatible avec un sf >1.0. Nous vous invitons à consulter notre page sur les réducteurs de vitesses afin de mieux comprendre cette notion.



 vitesse de sortie

tour / min

couple de sortie

Nm

facteur de sureté

sf

indice

i

 35 75 > 3 40
28 78 2.4  50
23 80 2.0 60
18 82 2.4 80
14 96 1.9 100



Rendement statique et dynamique selon la vitesse de sortie ou l’indice choisi:



 vitesse de sortie

tour / min

Rendement dynamique

Rd

Rendement statique

Rs

indice

i

35 73 43 40
28 69 39 50
23 66 36 60
18 60 31 80
14 56 27 100

La valeur du rendement détermine si le réducteur est réversible. Vous pouvez vous reporter à notre rubrique sur les réducteurs de vitesses pour en savoir plus.

Masse totale (hors emballage): 15.1 kg

Accessoires en option:

TCM075SZ: sortie arbre plein simple  (gauche ou droite)

TCM075DZ: sortie arbre plein gauche et droite

TCM075F: bride de sortie F

TCM075FB: bride de sortie FB

TCM075FL: bride de sortie FL

TCM075TA: bras de réaction

Le plan du réducteur est donné ci-dessous à titre indicatif :

CM075U-DIMENSIONS

Dimensions non contractuelles

Informations complémentaires

Poids 17,1 kg
Puissance

0.25 KW – 250W – 0.33CV

Diamètre arbre

28mm

Vitesse de sortie

014 tr/min, 018 tr/min, 023 tr/min, 028 tr/min, 035 tr/min

Tension alimentation

220V mono

Taille (réducteur)

CM075
