Motoréducteur roue et vis Transtecno CM063 1.1kW 380V triphasé

345  HT / 414  TTC

Motoréducteur roue et vis Transtecno CM063 1.1kW 380V triphasé



Motoréducteur roue et vis Transtecno réalisé par l’assemblage d’un réducteur CM63 et d’un moteur asynchrone 220/380V triphasé.



Diamètre de sortie arbre creux: 25mm



Vitesses de sortie au choix de 47 à 280 tr/min



Effacer

Description

Motoréducteur 400V à roue et vis Transtecno CM063 1.1kW triphasé



Motoréducteur roue et vis Transtecno CM063 1.1kW 400V triphasé réalisé par l’assemblage d’un réducteur et d’un moteur asynchrone triphasé. Le réducteur est étanche et lubrifié à vie par une huile synthétique longue durée. Le moteur IP55 est équipé de roulements de grande marque et d’un bobinage de classe F.  L’ensemble peut se monter dans toutes le positions aussi bien verticales que horizontales. De plus, il peut être piloté avec un variateur de fréquence. Enfin, vous pouvez vous procurez en option sur notre site des kits de sortie: bride, arbre plein simple et double et bras de réaction.



Données techniques:



Moteur 1.1kw 1360 tr/min 220 – 380V 50Hz triphasé ou Moteur 1.1kw 2800 tr/min 220-380V selon vitesse de sortie.



Réducteur Transtecno CM063

Diamètre de sortie arbre creux: 25 mm

Lubrification à vie: huile synthétique



Couples de sortie et facteur de sureté selon la vitesse de sortie et l’indice choisi:



Attention: Les vitesses de sortie sont indicatives vous pouvez consulter notre rubrique sur les réducteurs de vitesse et les moteurs électriques pour mieux comprendre le phénomène de glissement d’un moteur asynchrone en fonction de sa charge. Les vitesses dans notre descriptif correspondent à celles donnée par le constructeur Transtecno dans ses catalogues c’est à dire 1400 tr/min divisé par l’indice du réducteur. De plus, le facteur de sureté détermine directement la durée de vie du motoréducteur en fonction des conditions d’utilisation. Pour cette raison, nous ne proposons que des motoréducteur avec des vitesses des sortie compatible avec un sf >1.0. Nous vous invitons à consulter notre page sur les réducteurs de vitesses afin de mieux comprendre cette notion.



vitesse d’entrée

tour/min

 vitesse de sortie

tour / min

couple de sortie

Nm

facteur de sureté

sf

indice

i

2800 560 17 > 3 5
2800 373 25 > 3 7.5
2800 280 34 > 2 10
1400 187 50 2.9 7.5
1400 140 65 2.3 10
2800 112 78 1.2 25
1400 93 95 1.6 15
1400 70 122 1.1 20
1400 47 169 1.0 30



Rendement statique et dynamique selon la vitesse de sortie ou l’indice choisi:



 vitesse de sortie

tour / min

Rendement dynamique

Rd

Rendement statique

Rs

indice

i

560 91 73 5
3373 90 71 7.5
280 88 67 10
187 88 71 7.5
140 86 67 10
112 83 51 25
93 84 60 15
70 81 55 20
47 75 45 30



La valeur du rendement détermine si le réducteur est réversible. Vous pouvez vous reporter à notre rubrique sur les réducteurs de vitesses pour en savoir plus.



Masse totale (hors emballage): 23 kg



Accessoires en option:

TCM063SZ: sortie arbre plein simple  (gauche ou droite)

TCM063DZ: sortie arbre plein gauche et droite

TCM063F: bride de sortie F

TCM063FB: bride de sortie FB

TCM063FL: bride de sortie FL

TCM063TA: bras de réaction

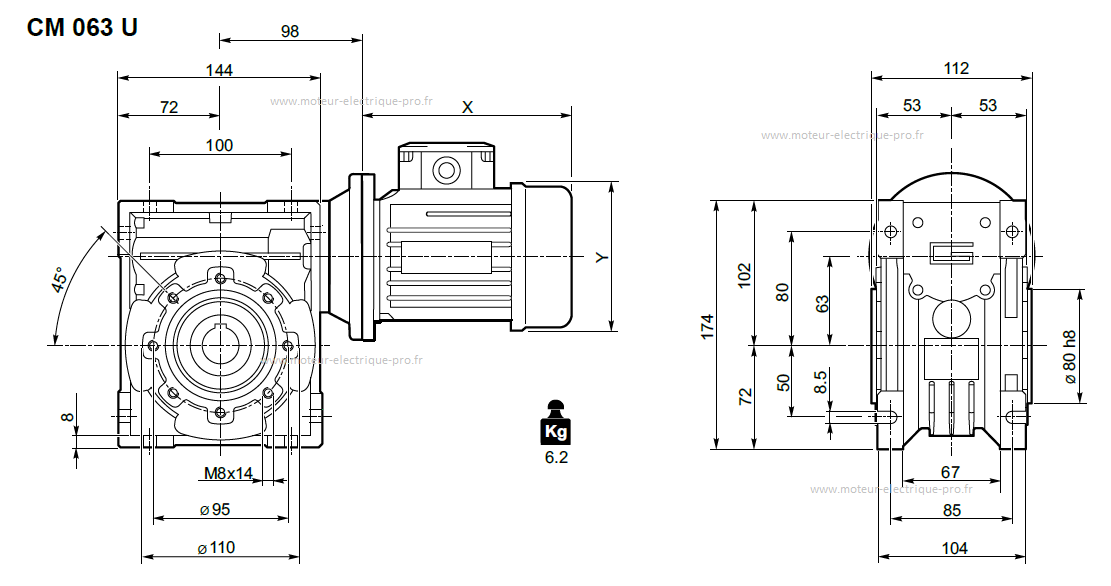

Le plan du réducteur est donné ci-dessous à titre indicatif :

CM063U-DIMENSIONS

Dimensions non contractuelles

Informations complémentaires

Poids 25 kg
Puissance

1.10 KW – 1.50CV

Diamètre arbre

25mm

Vitesse de sortie

047 tr/min, 056 tr/min, 070 tr/min, 093 tr/min, 112 tr/min, 140 tr/min, 187 tr/min, 280 tr/min, 373 tr/min, 560 tr/min

Tension alimentation

380V triphasé, 230-400V triphasé

Taille (réducteur)

CM063
