Description

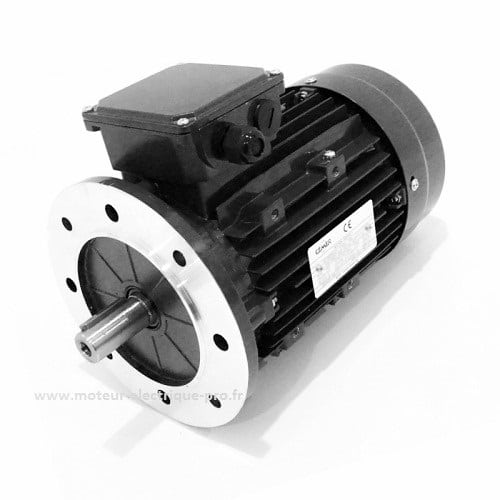

Moteur électrique CEMER 5.5kw 3000 B5 400/690V triphasé IE3 – hauteur d’axe réduite – Type 112L

Moteur électrique triphasé CEMER 5.5kw 3000 tr/min B5 de type IE3-MS112L qui offre une puissance augmentée par rapport à un moteur normalisé. Ce moteur asynchrone offre un rendement amélioré et répond aux exigences de la classification IE3. Il s’agit d’un moteur à hauteur d’axe réduite dont le carter et l’arbre correspondent à celui d’un moteur moins puissant. Ce moteur à cage d’écureuil permet donc d’augmenter la puissance d’une machine sans modifier les fixations existantes. Un moteur électrique 2 pôles tourne à une vitesse théorique de 3000 tr/min à 50Hz. Sa carcasse en aluminium offre une protection IP55 qui permet de l’utiliser en extérieur et dans des environnements poussiéreux. Le montage par la bride B5 à l’avant permet de tourner la boite à bornes de 90° vers la gauche ou la droite. Ce moteur triphasé 400/ 690V peut être alimenté en triphasé 400V en couplage triangle. Le produit est livré complet avec son presse étoupe monté et sa clavette. Son bobinage de classe F permet de l’utiliser avec ou sans variateur de fréquence. Il est recommandé d’installer un disjoncteur magnétothermique afin de protéger le moteur électrique. Le moteur CEMER MS112L 2 pôles existe aussi en version à pattes B3, à bride B14 et avec pattes et bride B34, B35.

Moteur électrique CEMER 5.5kw 3000 type IE3-MS112L B5 400/690V IE3 – Données techniques:

Marque: CEMER
Carcasse Aluminium
Type : IE3-MS 112L
Classe de rendement IE3
Moteur triphasé hauteur d’axe 112mm
Fixation B5 :
Bride FF215: 250 – 215 – 180 mm
Arbre : Ø = 28 mm x l=60 mm
Puissance: 5.5kW (7.5cv) – Fréquence 50 Hz
Vitesse de rotation du moteur 2880 tr/min
Nombre de pôles 2
Tension 50Hz 400/690V
Mode de commutation Δ/Y (triangle / étoile)
Rendement 89.2% (charge 100%) – 89.4 (charge 75%) – 88.1 (charge 50%)
Cos phi= 0.88
Courant nominal 400V 50Hz (A) 10.10
Couple nominal (Cn) = 18.08Nm
Bruit 80 dB(A)
Poids 38kg
Protection IP55
Couleur peinture: RAL7022 (Gris terre d’ombre)

Pour plus d’information sur les moteurs électriques CEMER vous pouvez vous référer à la documentation technique de la marque pour y accéder cliquez ici.

Attention: moteur à encombrement progressif

Attention ce moteur est plus petit que la taille définie par la norme, si vous recherchez un produit standard, merci de consulter notre sous catégorie moteurs électriques triphasés normalisés. De nombreuses machines utilisent des moteurs à hauteur d’axe réduite pour des raisons de place.  Nous proposons ces produits principalement pour permettre le remplacement lors d’un dépannage. Cependant, pour toutes les nouvelles conceptions nous ne recommandons pas l’utilisation de ce type de moteurs asynchrones plus difficile à trouver sur le marché.

Moteurs électriques CEMER – exemples d’applications:

Les moteurs électriques CEMER sont utilisés sur des compresseurs, bétonnières, broyeurs, concasseurs, démontes pneus, machines, pompes, tapis, turbines, scies à ruban. Ils sont particulièrement rependus dans les exploitations agricoles, les garages automobiles et les installations domestiques. Il est possible d’utiliser ce moteur CEMER avec un variateur de fréquence.
