Description

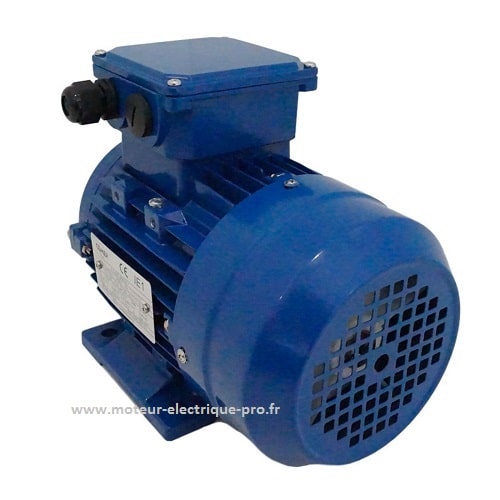

Moteur électrique CEMER 5.5kw 1500 B3 400/690V triphasé IE1 – hauteur d’axe réduite – Type 112
Moteur électrique CEMER 5.5kw 1500 tr/min B3 de type MS112L qui offre une puissance augmentée par rapport à un moteur normalisé. Il s’agit d’un moteur à hauteur d’axe réduite dont le carter et l’arbre correspondent à celui d’un moteur moins puissant. Ce moteur à cage d’écureuil permet donc d’augmenter la puissance d’une machine sans modifier les fixations existantes. Un moteur électrique 4 pôles tourne à une vitesse théorique de 1500 tr/min à 50Hz. Sa carcasse en aluminium offre une protection IP55 qui permet de l’utiliser en extérieur et dans des environnements poussiéreux. De plus, les pattes sont démontables et permettent de tourner la boite à bornes de 90° vers la gauche ou la droite. Ce moteur triphasé 400 /690V peut être alimenté en triphasé 400V en couplage triangle. Le produit est livré complet avec son presse étoupe monté et sa clavette. Son bobinage de classe F permet de l’utiliser avec ou sans variateur de fréquence. Il est recommandé d’installer un disjoncteur magnétothermique afin de protéger le moteur électrique. Le moteur CEMER MS112L 2 pôles existe aussi en version à bride B5 ou B14 et avec pattes et bride B35 et B34.
Moteur électrique CEMER 5.5kw 1500 type MS112L B3 400/690V IE1 – Données techniques:
Marque: CEMER
Carcasse Aluminium
Type : MS 112L
Classe de rendement IE1
Moteur triphasé hauteur d’axe 112mm
Fixation B3 (à pattes)
Empattement: A (largeur)=190 mm x B (longueur)=140 mm
Arbre : Ø = 28 mm x l=60 mm
Puissance: 5.5kW (7.5cv) – Fréquence 50 Hz
Vitesse de rotation du moteur 1440 tr/min
Nombre de pôles 4
Tension 50Hz 400 /690 V
Mode de commutation Δ/Y (triangle / étoile)
Rendement 87% (charge 100%)
Cos phi= 0.83
Courant nominal 400V 50Hz (A) 11.00
Couple nominal (Cn) = 36.28
Bruit 68dB(A)
Poids 35.7kg
Protection IP55
Couleur peinture: RAL5010 (bleu)
Pour plus d’information sur les moteurs électriques CEMER vous pouvez vous référer à la documentation technique de la marque pour y accéder cliquez ici.
Attention: moteur à encombrement progressif
Attention ce moteur est plus petit que la taille définie par la norme, si vous recherchez un produit standard, merci de consulter notre sous catégorie moteurs électriques triphasés normalisés. De nombreuses machines utilisent des moteurs à hauteur d’axe réduite pour des raisons de place. Nous proposons ces produits principalement pour permettre le remplacement lors d’un dépannage. Cependant, pour toutes les nouvelles conceptions nous ne recommandons pas l’utilisation de ce type de moteurs asynchrones plus difficile à trouver sur le marché.
Moteurs électriques CEMER – exemples d’applications:
Les moteurs électriques CEMER sont utilisés sur des compresseurs, bétonnières, broyeurs, concasseurs, démontes pneus, machines, pompes, tapis, turbines, scies à ruban. Ils sont particulièrement rependus dans les exploitations agricoles, les garages automobiles et les installations domestiques. Il est possible d’utiliser ce moteur CEMER avec un variateur de fréquence.
