Description

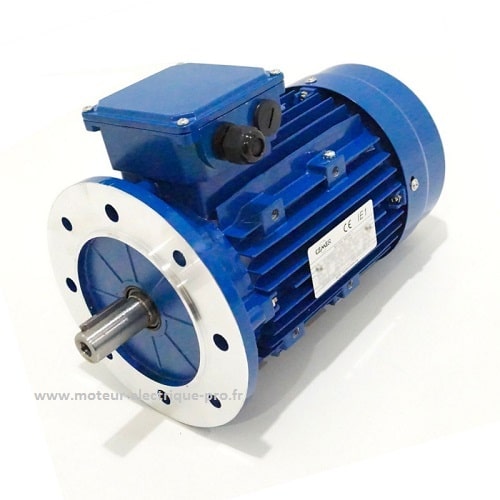

Moteur électrique triphasé CEMER 4kw 3000 B5 230/400V IE1 – hauteur d’axe réduite – Type 100

Moteur électrique triphasé CEMER 4kw 3000 tr/min B5 de type MS100L2 qui offre une puissance augmentée par rapport à un moteur normalisé. Il s’agit d’un moteur à hauteur d’axe réduite dont le carter et l’arbre correspondent à celui d’un moteur moins puissant. Ce moteur à cage d’écureuil permet donc d’augmenter la puissance d’une machine sans modifier les fixations existantes. Un moteur électrique 2 pôles tourne à une vitesse théorique de 3000 tr/min à 50Hz. Sa carcasse en aluminium offre une protection IP55 qui permet de l’utiliser en extérieur et dans des environnements poussiéreux. Le montage par la bride B5 à l’avant permet de tourner la boite à bornes de 90° vers la gauche ou la droite. Ce moteur triphasé 230/400V peut être alimenté en triphasé 230V en couplage triangle et 400V en couplage étoile. Le produit est livré complet avec son presse étoupe monté et sa clavette. Son bobinage de classe F permet de l’utiliser avec ou sans variateur de fréquence. Il est recommandé d’installer un disjoncteur magnétothermique afin de protéger le moteur électrique. Le moteur CEMER MS100L2 2 pôles existe aussi en version à pattes, à bride B14 et avec pattes et bride B34, B35.

Moteur électrique triphasé CEMER 4kw 3000 type MS100L2 B5 230/400V IE1 – Données techniques:

Marque: CEMER
Carcasse Aluminium
Type : MS 100L2
Classe de rendement IE1
Moteur triphasé hauteur d’axe 100mm

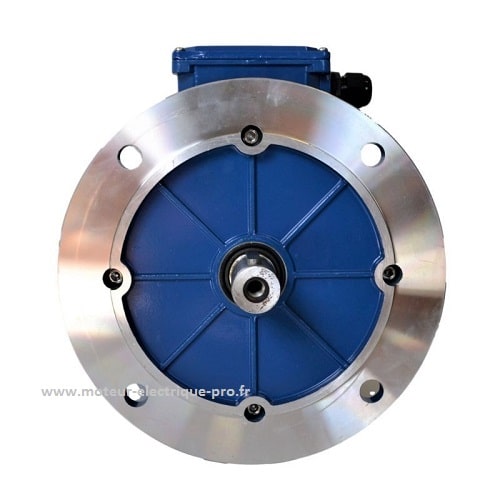

Fixation B5 :
Bride FF215: 250 – 215 – 180 mm
Arbre : Ø = 28 mm x l=50 mm
Puissance: 4kW (5.5cv) – Fréquence 50 Hz
Vitesse de rotation du moteur 2850 tr/min
Nombre de pôles 2
Tension 50Hz 230/400 V
Mode de commutation Δ/Y (triangle / étoile)
Rendement 84.5% (charge 100%)
Cos phi= 0.86
Courant nominal 400V 50Hz (A) 7.98
Couple nominal (Cn) = 13.33
Bruit 77dB(A)
Poids 24kg
Protection IP55
Couleur peinture: RAL5010 (bleu)

Pour plus d’information sur les moteurs électriques CEMER vous pouvez vous référer à la documentation technique de la marque pour y accéder cliquez ici.

Attention: moteur à encombrement progressif

Attention ce moteur est plus petit que la taille définie par la norme, si vous recherchez un produit standard, merci de consulter notre sous catégorie moteurs électriques triphasés normalisés. De nombreuses machines utilisent des moteurs à hauteur d’axe réduite pour des raisons de place.  Nous proposons ces produits principalement pour permettre le remplacement lors d’un dépannage. Cependant, pour toutes les nouvelles conceptions nous ne recommandons pas l’utilisation de ce type de moteurs asynchrones plus difficile à trouver sur le marché.

Moteurs électriques CEMER – exemples d’applications:

Les moteurs électriques CEMER sont utilisés sur des compresseurs, bétonnières, broyeurs, concasseurs, démontes pneus, machines, pompes, tapis, turbines, scies à ruban. Ils sont particulièrement rependus dans les exploitations agricoles, les garages automobiles et les installations domestiques. Il est possible d’utiliser ce moteur CEMER avec un variateur de fréquence.
