Moteur électrique triphasé taille réduite 4kw 3000 B34 IE1

210,51  252,61  TTC

Moteur électrique Cemer 4kW 3000 tr/min IE1 triphasé B34 – Taille réduite – Type 100

Moteur électrique triphasé CEMER de série MS d’une puissance de 4kw soit 5.5cv. Il s’agit d’un moteur à hauteur d’axe réduite 2 pôles qui tourne à une vitesse théorique de 3000 tr/min lorsque la fréquence du réseau est de 50Hz. Ce type de moteur est parfois appelé moteur à encombrement progressif ou moteur à puissance augmentée. Doté d’une carcasse en aluminium il offre protection IP55 qui permet de l’utiliser en extérieur et dans des environnements poussiéreux. Ses pattes démontables permettent tourner la boite à bornes de 90° vers la gauche ou la droite mais aussi de le transformer en version B14. Ce moteur électrique triphasé 230/400V est adapté à l’entraînement nombreux équipements électromécaniques. Exemples d’applications : pompes, machines-outils, convoyeurs, ventilateurs, motoréducteurs, compresseurs

Approvisionnement +/-1 semaine

Description

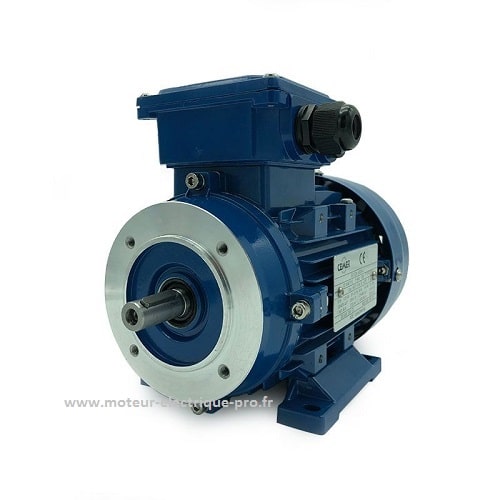

Moteur triphasé CEMER 4kw 3000 B34 230/400V IE1 – hauteur d’axe réduite – Type 100

Moteur triphasé CEMER 4kw 3000 tr/min B34 de type MS100L2 qui offre une puissance augmentée par rapport à un moteur normalisé. Il s’agit d’un moteur à hauteur d’axe réduite dont le carter et l’arbre correspondent à celui d’un moteur moins puissant. Ce moteur à cage d’écureuil permet donc d’augmenter la puissance d’une machine sans modifier les fixations existantes. Un moteur électrique 2 pôles tourne à une vitesse théorique de 3000 tr/min à 50Hz. Sa carcasse en aluminium offre une protection IP55 qui permet de l’utiliser en extérieur et dans des environnements poussiéreux. Ses pattes démontables permettent tourner la boite à bornes de 90° vers la gauche ou la droite et de le transformer en version B14. Ce moteur triphasé 230/400V peut être alimenté en triphasé 230V en couplage triangle et 400V en couplage étoile. Le produit est livré complet avec son presse étoupe monté et sa clavette. Son bobinage de classe F permet de l’utiliser avec ou sans variateur de fréquence. Il est recommandé d’installer un disjoncteur magnétothermique afin de protéger le moteur électrique. Le moteur CEMER MS100L2 2 pôles existe aussi en version à bride B5 ou B14 et avec pattes et bride B35 et B34.

Moteur électrique CEMER 4kw 3000 type MS100L2 B34 230/400V IE1 – Données techniques:

Marque: CEMER
Carcasse Aluminium
Type : MS 100L2
Classe de rendement IE1
Moteur triphasé hauteur d’axe 100mm
Fixation B34 (à pattes et bride):
Empattement : A (largeur) 160mm x B (longueur) 140mm

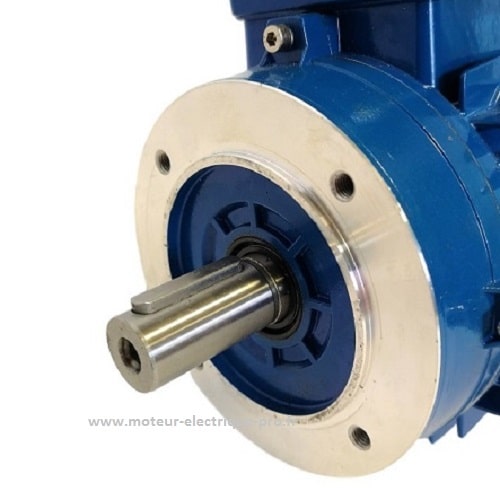

Bride FT130: 160 – 130 – 110 mm
Fixation B14 : (démontage des pattes par vos soins)
Bride FT130: 160 – 130 – 110 mm
Arbre : Ø = 28 mm x l=50 mm
Puissance: 4kW (5.5cv) – Fréquence 50 Hz
Vitesse de rotation du moteur 2850 tr/min
Nombre de pôles 2
Tension 50Hz 230/400 V
Mode de commutation Δ/Y (triangle / étoile)
Rendement 84.5% (charge 100%)
Cos phi= 0.86
Courant nominal 400V 50Hz (A) 7.98
Couple nominal (Cn) = 13.33
Bruit 77dB(A)
Poids 24kg
Protection IP55
Couleur peinture: RAL5010 (bleu)

Pour plus d’information sur les moteurs électriques CEMER vous pouvez vous référer à la documentation technique de la marque pour y accéder cliquez ici.

Attention: moteur à encombrement progressif

Attention ce moteur est plus petit que la taille définie par la norme, si vous recherchez un produit standard, merci de consulter notre sous catégorie moteurs électriques triphasés normalisés. De nombreuses machines utilisent des moteurs à hauteur d’axe réduite pour des raisons de place.  Nous proposons ces produits principalement pour permettre le remplacement lors d’un dépannage. Cependant, pour toutes les nouvelles conceptions nous ne recommandons pas l’utilisation de ce type de moteurs asynchrones plus difficile à trouver sur le marché.

Moteurs électriques CEMER – exemples d’applications:

Les moteurs électriques CEMER sont utilisés sur des compresseurs, bétonnières, broyeurs, concasseurs, démontes pneus, machines, pompes, tapis, turbines, scies à ruban. Ils sont particulièrement rependus dans les exploitations agricoles, les garages automobiles et les installations domestiques. Il est possible d’utiliser ce moteur CEMER avec un variateur de fréquence.

Informations complémentaires

Poids 28 kg
Dimensions 52 × 42 × 42 cm
Puissance

4.00 KW – 5.36CV

Vitesse (Pôles)

3000 tr/min (2P)

Fixation

B34 (Pattes/Bride), B14 (Bride)

Tension alimentation

380V triphasé, 230-400V triphasé

Diamètre arbre

28mm

Hauteur d'axe

100 mm

Rendement

IE1

Marque

CEMER
