Description

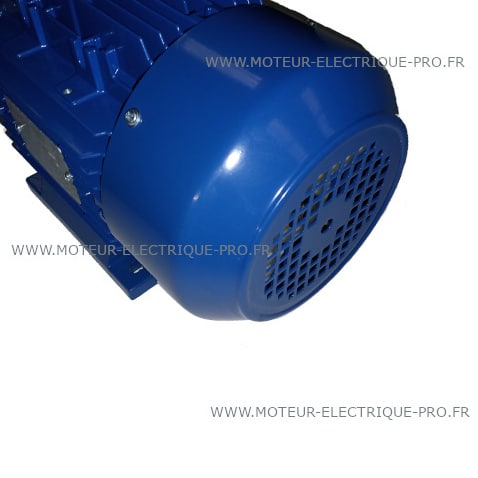

Moteur triphasé 380V 0.18 kW 3000 tr/min B34/B14 – Taille réduite – Type 56

Ce moteur électrique triphasé 380V 0.18 kw 3000 tr/min B34/B14 offre une puissance augmentée dans un carter plus petit que la norme. Ce moteur à cage d’écureuil IP55 de construction robuste répond aux besoins des clients industriels et agricoles les plus exigeants. Econome en énergie, ce moteur doté d’une carcasse aluminium avec boîte à borne orientale est équipé de roulements de marques renommées comme SKF, FAG ou NSK. Ce moteur électrique 0.18kW est livré avec son presse étoupe monté et sa clavette.  Son bobinage de classe F permet de l’utiliser avec ou sans variateur de fréquence.

Existe aussi en version à pattes B3, à bride B5 et avec pattes et bride B35.

Données techniques:

Marque: ELVEM
Type: 6T156C2 (classe de rendement IE1)
Hauteur d’axe: 56mm
Carcasse aluminium

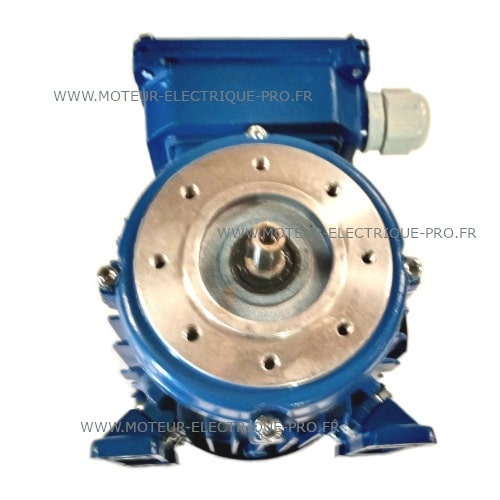

Fixation B34 (à pattes et bride):
Empattement: A (largeur)=90mm x B (longueur)=71mm
Bride FT65: 80 – 65 – 50 mm
Fixation B14 : (démontage des pattes par vos soins)
Bride FT65: 80 – 65 – 50 mm
Arbre : Ø = 9 mm x l=20 mm
Rendement( charge 100%) : 63%
Puissance: 0.18 kW (0.24 cv) – Fréquence 50 Hz
Vitesse de rotation du moteur 2710 tr/min
Nombre de pôles 2
Tension 50Hz 230/400 V
Mode de commutation Δ/Y (triangle / étoile)
Rendement 63% (charge 100%)
Cos phi= 0.72
Courant nominal 400V 50Hz (A) 0.55
Couple nominal (Cn) = 0.63Nm
Poids 3.5kg
Protection IP55
Couleur peinture: RAL5010 (bleu)

Nous vous invitons à consulter notre page infos techniques si vous souhaitez mieux connaître les moteurs électriques.
