Moteur électrique triphasé taille réduite 0.18 kW 1500 B35/B5

68,77  82,52  TTC

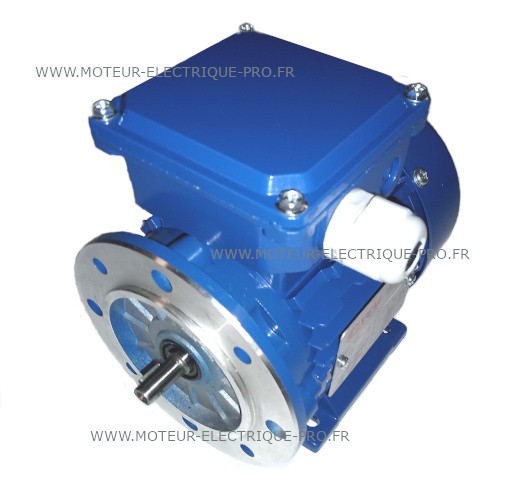

Moteur triphasé 0.18kW 1500 tr/min B35 – Taille réduite – Type 56

Ce moteur triphasé 0.18kw 1500 tr/min B35 à pattes et bride offre une puissance supérieure à la norme dans une carcasse plus petite. Pour cette raison, ce type de moteur est parfois appelé moteur à hauteur d’axe réduite, moteur électrique à encombrement progressif ou moteur à puissance augmentée. Ses pattes démontables permettent de l’utiliser indifféremment en B35 ou en B5. Sa qualité et sa fiabilité lui permettent de s’adapter à tous les environnements industriels et agricoles. Exemples d’applications : pompes, machines-outils, convoyeurs, ventilateurs, motoréducteurs, compresseurs… Moteur IP55 de classe S1 pour utilisation continue.

2 en stock

Description

Moteur triphasé 0.18kW 1500 tr/min B35/B5 – Taille réduite – Type 56

Ce moteur triphasé 0.18kw 1500 tr/min B35 offre une puissance augmentée dans un carter plus petit que la norme. Ce moteur à cage d’écureuil IP55 (norme CEI) de construction robuste répond aux besoins des clients industriels et agricoles les plus exigeants. Moteur équipé d’une carcasse légère en aluminium et d’un rotor à cage d’écureuil monté sur roulements de marques renommées comme SKF, FAG ou NSK. Ce petit moteur asynchrone est livré avec son presse étoupe monté et sa clavette.  Son bobinage de classe F permet de l’utiliser avec ou sans variateur de fréquence. Cette version à pattes et à bride se transforme aisément en moteur à bride B5 en démontant les pattes amovibles.

Existe aussi en version à pattes B3, à bride B5 et B14 et avec pattes et bride B34.

Moteur 380V 0.18kw 1500 B35 spécial – données techniques:

Marque: ELVEM
Type exact: 6T1 56D4 (classe de rendement IE1)
Moteur triphasé hauteur d’axe 56
Carcasse aluminium
Fixation B35 (à pattes et bride):
Empattement: A (largeur) 90mm x B (longueur) 71mm

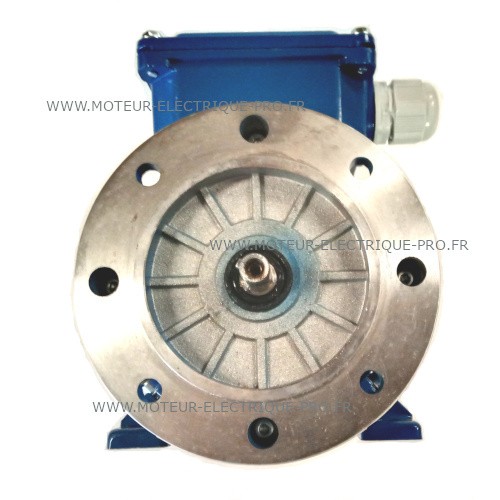

Bride FF100: 120 – 100 – 80 mm
Fixation B5 : (démontage des pattes par vos soins)
Bride FF100: 120 – 100 – 80 mm
Arbre : Ø = 9 mm x l=20 mm
Poids (kg) 4kg
Puissance: 0.18 kW (0.25 cv) – Fréquence 50 Hz
Utilisation continue S1
Tension 50Hz 220-240/380-420 V
Courant nominal 50Hz (A) 1,1/0.63
Vitesse de rotation du moteur 1365 tr/min
Roulement avant : 6201ZZC3
Roulement arrière : 6201ZZC3
Protection IP55
Couleur peinture: RAL5010 (bleu)

Attention: moteur à encombrement progressif

Attention ce moteur est plus petit que la taille définie par la norme, si vous recherchez un produit standard, merci de consulter notre sous catégorie moteurs électriques triphasés normalisés. De nombreuses machines utilisent des moteurs à hauteur d’axe réduite pour des raisons de place.  Nous proposons ces produits principalement pour permettre le remplacement lors d’un dépannage. Cependant, pour toutes les nouvelles conceptions nous ne recommandons pas l’utilisation de ce type de moteurs asynchrones plus difficile à trouver sur le marché.

Vous trouverez plus d’information sur les moteurs électriques dans notre rubrique infos techniques.

Informations complémentaires

Poids 5 kg
Puissance

0.18 KW – 180W – 0.24CV

Vitesse (Pôles)

1500 tr/min (4P)

Fixation

B35 (Pattes/Bride), B5 (Bride)

Tension alimentation

380V triphasé, 230-400V triphasé

Diamètre arbre

9mm

Hauteur d'axe

56 mm

Rendement

IE1

Marque

ELVEM
