Description

Moteur triphasé CEMER 3kw 1500 B34 230/400V triphasé IE3

Ce moteur CEMER 3kw 1500 triphasé de type IE3-MS 100L2 4 pôles B34 est normalisé. Il s’agit d’un moteur électrique 4 pôles qui tourne à une vitesse théorique de 1500 tr/min à 50Hz. Ce moteur asynchrone offre un rendement amélioré et répond aux exigences de la classification IE3. Doté d’une carcasse en aluminium il offre protection IP55 qui permet de l’utiliser en extérieur et dans des environnements poussiéreux. Ses pattes démontables permettent tourner la boite à bornes de 90° vers la gauche ou la droite et de le transformer en version B14. Ce moteur triphasé 230/400V peut être alimenté en triphasé 230V en couplage triangle et 400V en couplage étoile. Le produit est livré complet avec son presse étoupe monté et sa clavette. Son bobinage de classe F permet de l’utiliser avec ou sans variateur de fréquence. Il est recommandé d’installer un disjoncteur magnétothermique afin de protéger le moteur électrique. Le moteur CEMER IE3-MS 100L2 existe aussi en version à pattes B3, à bride B5 ou B14 et avec pattes et bride B35.

Moteur triphasé CEMER 3kw 1500 B34 230/400V IE3 – Données techniques:

Marque: CEMER
Carcasse Aluminium
Type : IE3-MS 100L2
Classe de rendement IE3
Moteur triphasé hauteur d’axe 100mm
Fixation B34 (à pattes et bride):
Empattement : A (largeur) 160mm x B (longueur) 140mm

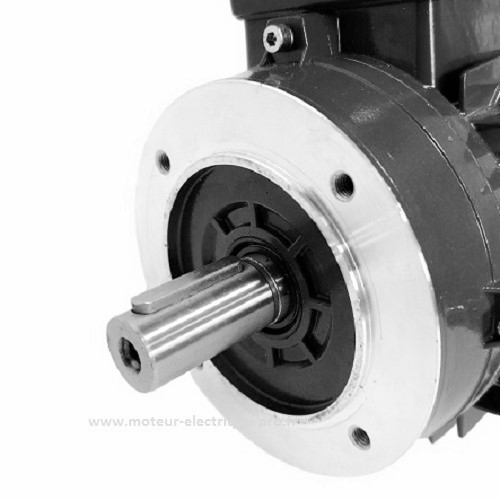

Bride FT130: 160 – 130 – 110 mm
Fixation B14 (à bride)
Bride FT130: 160 – 130 – 110 mm
Arbre : Ø = 28 mm x l=60 mm
Puissance: 3.00 kW (4.02 cv) – Fréquence 50 Hz
Vitesse de rotation du moteur 1420 tr/min
Nombre de pôles 4
Mode de fonctionnement S1 (Utilisation continue)
Tension 50Hz 230/400 V
Mode de commutation Δ/Y (triangle / étoile)
Rendement 87.7% (charge 100%) – 87.8% (charge 75%) – 86.9% (charge 50%)
Cos phi= 0.81
Courant nominal 400V 50Hz (A) 6.12
Couple nominal (Cn) = 20.07Nm
Bruit 64 dB(A)
Poids 29.5kg
Protection IP55
Couleur peinture: RAL7022 (Gris terre d’ombre)

Pour plus d’information sur les moteurs électriques CEMER vous pouvez vous référer à la documentation technique de la marque pour y accéder cliquez ici.

Moteurs électriques CEMER – exemples d’applications:

Les moteurs électriques CEMER sont utilisés sur des compresseurs, bétonnières, broyeurs, concasseurs, démontes pneus, machines, pompes, tapis, turbines, scies à ruban. Ils sont particulièrement rependus dans les exploitations agricoles, les garages automobiles et les installations industrielles. Il est possible d’utiliser ce moteur avec un variateur de fréquence.
