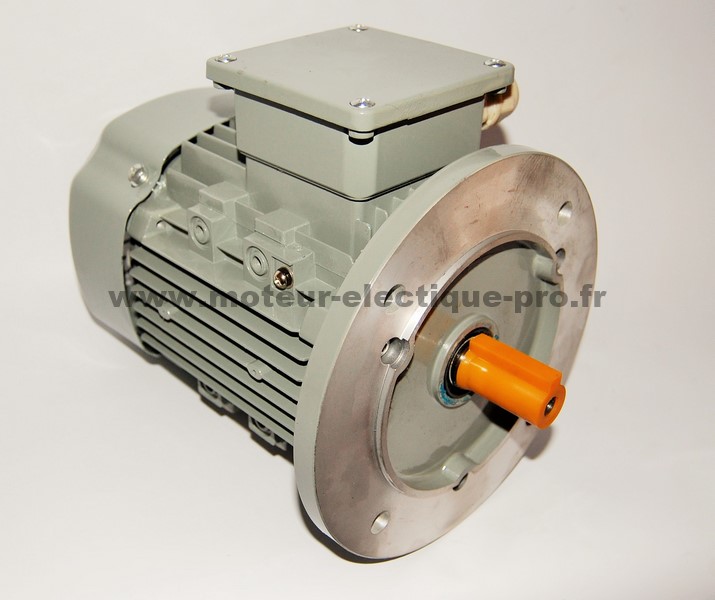

Moteur électrique triphasé 0.12 kW 3000 tr/min 380V B35/B5

Le prix initial était : 60 €.Le prix actuel est : 53 €. 63,60  TTC

Moteur électrique AC Motoren GmbH

La qualité et la fiabilité de ce moteur lui permettent de s’adapter à tous les environnements industriels et agricoles. Ses pattes démontables permettent de l’utiliser indifféremment en B35 ou en B5 et d’orienter la boîte à borne. Exemples d’applications : pompes, machines-outils, convoyeurs, ventilateurs, motoréducteurs, compresseurs… Moteur IP55 de classe S1 pour utilisation continue.

4 en stock

Description

Moteur 0.12kW (0.16 cv) 2 pôles 230/400V fixation à pattes et/ou bride à trous lisses B35/B5



Moteur à cage d’écureuil IP55 (norme CEI) de construction robuste répondant aux besoins des clients industriels et agricoles les plus exigeants. Econome en énergie, ce moteur doté d’une carcasse aluminium avec boîte à borne orientale est équipé de roulements de marques renommées comme SKF, FAG ou NSK. Ce moteur 0.12kW est livré avec son presse étoupe monté et sa clavette.  Son bobinage de classe F permet de l’utiliser avec ou sans variateur de fréquence.



Existe aussi en version à pattes B3, bride B14 et avec pattes et bride B34.



Données techniques:

Marque: AC Motoren GmbH
Moteur triphasé type FCPA56B-2 (avec pattes montées) ou type FCA56B-2 (pattes démontées)
Carcasse aluminium
Fixation B35 (à pattes et bride):
Empattement:  A (largeur) 90mm x B (longueur) 71mm
Bride FF100: 120 – 100 – 80 mm
Fixation B5 : (démontage des pattes par vos soins)
Bride FF100: 120 – 100 – 80 mm
Arbre : Ø = 09 mm x l=20 mm
Boîte à borne orientable
Poids (kg) 3.70
Puissance: 0.12 kW (0.16 cv) – Fréquence 50 Hz
Tension 50Hz 220-240/380-420 V
Courant nominal 50Hz (A) 0,86/0,50
Vitesse de rotation du moteur 2800 tr/min
Protection IP55



Pour plus d’information sur les moteurs électriques vous pouvez consulter notre rubrique infos techniques.

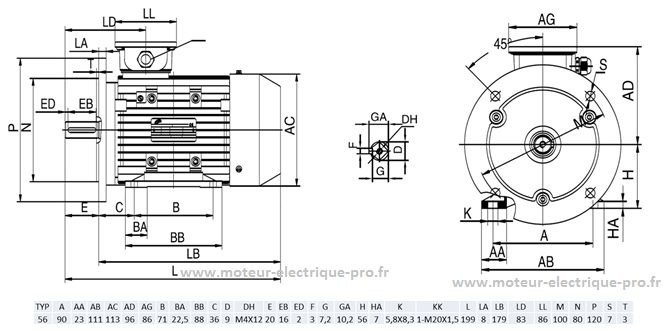

Le plan du moteur est donné ci-dessous à titre indicatif :

moteur 0.12kw 3000tr B35

Dimensions non contractuelles

Données techniques détaillées:
Marque: AC Motoren GmbH
Moteur triphasé type FCPA56B-2 (avec pattes montées) ou type FCA56B-2 (pattes démontées)
Hauteur d‘axe 56
Version B35
Matériaux de la carcasse Aluminium
classe d’isolation F/B
Positionnement boîte à bornes Au dessus DE
Orientation boîte à bornes 0°
Poids (kg) 3,70
Sens de rotation droite /gauche
Classe de vibrations A
refroidissement IC411
Exécution selon IEC 60034-1
valeur limite de bruit IEC 60034-9
Puissance 50Hz (kW) 0,12
Fréquence (Hz) 50
Tension 50Hz (V) 220-240/380-420
Mode de commutation Δ/Y (étoile / triangle)
Nombre de pôles 2
Rendement 100% 50Hz (%) 45
Facteur de puissance 0,78
Courant de démarrage (Ia/In) 5,2
Couple de démarrage (Ma/Mn) 2,1
Facteur couple de décrochage (Mk/Mn) 2,2
Courant nominal 50Hz (A) 0,86/0,50
Couple nominal (Nm) 0,41/0,40
Vitesse de rotation du moteur (tr/min) 2800
roulement côté entraînement 6201.ZZ.C3
roulement côté non entraînement 6201.ZZ.C3
Type de roulement entraînement Palier libre
Type de roulement non entraînement Palier libre
durée de vie nominal des roulements (h) 20000
charge radiale admissible (X/2) (N) 275
charge radiale admissible (X0) (N) 300
charge radiale admissible (Xmax) (N) 250
charge axiale admissible (N) 250
charge axiale admissible axe vertical (N) 235
Moment d’inertie (kgm²) 0,0004
Mode de fonctionnement S1
Température ambiante (°C) -20° à +40°
Altitude max. (m) 1000
Peinture RAL7030
Finition surfacique Brillant
Protection IP55
Taille presse-étoupe (câble) 1xM20x1,5
Type presse-étoupe Standard
Bout d‘arbre (mm) 9 x 20
Matériaux de l‘arbre C45
Ventilateur Plastique

Informations complémentaires

Poids 4,90 kg
Puissance

0.12 KW – 120W – 0.16CV

Vitesse (Pôles)

3000 tr/min (2P)

Fixation

B35 (Pattes/Bride), B5 (Bride)

Tension alimentation

380V triphasé, 230-400V triphasé

Diamètre arbre

9mm

Hauteur d'axe

56 mm

Rendement

IE1
