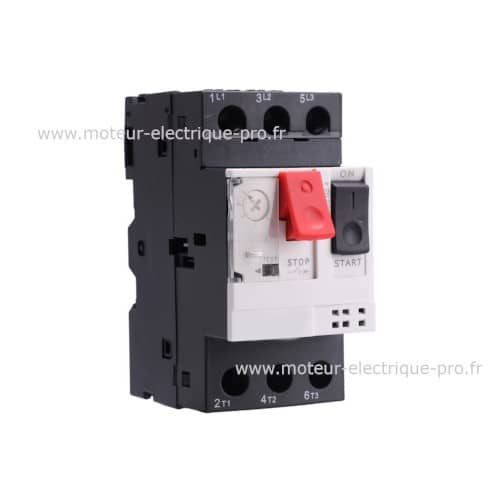

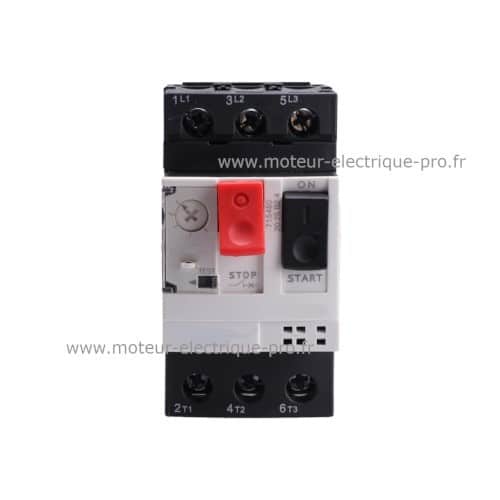

Disjoncteur magnéto thermique GV2ME10 – 4 à 6.3A
Disjoncteur magnéto thermique GV2ME10 destiné à la protection des moteurs électriques, motoréducteurs et pompes ayant un courant nominal entre 4 et 6A. Polyvalent, il pourra servir aussi bien aux applications triphasées 380V que monophasées 220V. Il combine une protection thermique contre les surcharges et magnétique en cas de court circuits. Le produit est compact est simple d’utilisation. Il est prévu pour un montage en coffret sur rail mais nous proposons aussi un boitier de protection en option.
Disjoncteur moteur GV2ME10 caractéristiques:
Produit : Disjoncteur
Type de déclencheur: Thermique – Magnétique
Application : Moteur, Pompe, Motoréducteur
Type de commande: bouton
Fixation : Rail DIN symétrique 35mm pincé
Positions de montage : toutes
Tension de fonctionnement jusqu’à 690V
Fréquence réseau 50 ou 60Hz
Pouvoir de coupure:
- 100kA à 230VCA 50/60Hz
- 100kA à 400VCA 50/60Hz
- 3kA à 690VCA 50/60Hz
Courant nominal In : 6.3
Ajustement de la protection thermique: 4 à 6.3A
Courant de déclenchement magnétique: 78A
Couple de serrage: 1.7Nm sur bornier vis à étrier
Largeur 45 mm
Hauteur 89 mm
Profondeur 77 mm
Masse: 0.26kg
Disjoncteur magnéto thermique GV2ME10- Informations additionnelles
Lors de l’installation d’un moteur il est important de correctement calibrer votre disjoncteur pour une protection optimale. Il faut savoir que pour une même puissance, l’intensité n’est pas identique d’un moteur à l’autre. En effet, le nombre de pôles, le rendement et bien entendu la tension de l’installation impactent sur sa valeur. Pour cette raison, nous préconisons de consulter la fiche technique du moteur si vous l’achetez simultanément avec le disjoncteur. Bien entendu pour un moteur déjà en place, la plaque signalétique permettra de définir le courant nominal.
De façon générale, le disjoncteur est prévu pour être installé dans une armoire existante fermée et verrouillée. Lorsque ce n’est pas possible, il est indispensable de le protéger avec le boitier vendu séparément afin d’éviter les contact directs avec le produit.
