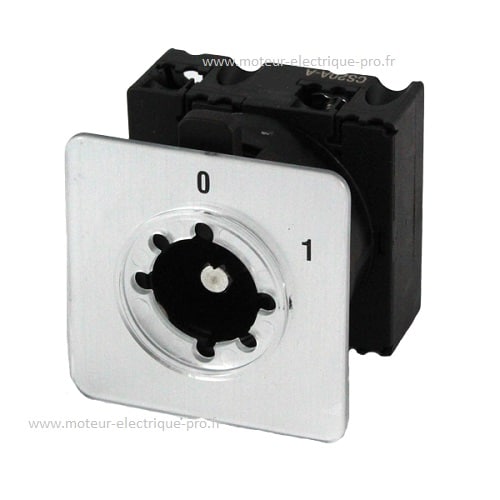

Commutateur rotatif IMO CS20A-A4 2 positions on-off – 4 Pôles

11,34  13,61  TTC

Commutateur rotatif IMO CS20A-A4 2 positions on-off – 4 Pôles

Ce commutateur rotatif à came IMO CS20A-A4 à deux positions 4 pôles avec légende 0-1 s’intégrera parfaitement dans un boitier ou une armoire électrique. Il est conçu avec un seul trou de fixation central (ø 22,5 mm) pour montage sur panneau et des borniers à vis protégés offrant une protection IP20. Ce produit est fabriqué conformément à la norme IEC 60947-3 et porte les approbations CSA et UL. Ce produit est livré sans boitier ni poignée.

Attention pour utiliser les produits de la gamme CS20 il faut ajouter une poignée vendue séparément.

5 en stock

Description

Commutateur rotatif IMO CS20A-A4 – 2 positions On-off – 4 pôles

Commutateur rotatif IMO CS20A-A4 à 4 pôles et 2 positions, avec légende (0 et 1), qui permet de piloter des charges jusqu’à 20A (voir caractéristiques techniques). La gamme de commutateurs rotatifs à cames d’IMO intègre un système de blocs de construction unique. Grâce à cette technologie, nous pouvons construire et fournir au client un nombre illimité de variantes d’interrupteurs. Il s’agit d’une solution parmi les plus flexibles du marché. Tous les modèles ont été conçus avec un seul trou de fixation central (ø 22,5 mm) pour montage sur panneau et des borniers à vis protégés offrant une protection IP20. L’intégralité de la gamme a été fabriquée conformément à la norme IEC 60947-3 et porte les approbations CSA et UL.

Pour utiliser les produits de la gamme CS20 il faut ajouter une poignée vendue séparément. Nous proposons deux modèles une poignée à fixation ronde basique et l’autre à fixation carrée servant de support à la plaque de légende fournie avec le commutateur. Pour y accéder cliquez sur les liens ci-dessous:

Poignée RB2 pour commutateur à came IMO

Poignée SP2 pour commutateur à came IMO

Commutateur rotatif IMO CS20A-A4 – caractéristiques techniques

Nombre de positions: 2
Nombre de pôles: 4
Tension max: 690V
Catégorie d’utilisation AC21A-AC21B : 20A (cos phi = 0,95)
Catégorie d’utilisation AC23B à 400V: 16A ((cos phi = 0,65)
Normes: IEC 60947-3, VDE 0660, GB14048.3
Section de câble: 0.75 à 2.5mm2
Fixation centrale de 22,5 mm pour le montage des panneaux
Plaque de légende fournie: 0-1 (utilisable avec la poignée SP2)
Marque: IMO
Référence fabriquant: CS20A-A4
Poids hors emballage 0.093kg

Les commutateurs rotatifs à came IMO CS20A se déclinent en multiples versions selon le nombre de positions, le nombre de pôles mais aussi les applications spécifiques comme le démarrage manuel étoile triangle et l’inversions de sens pour moteurs triphasés.

Informations complémentaires

Poids 0,5 kg
Marque

IMO

Type de produit

Commutateur à came
