Description

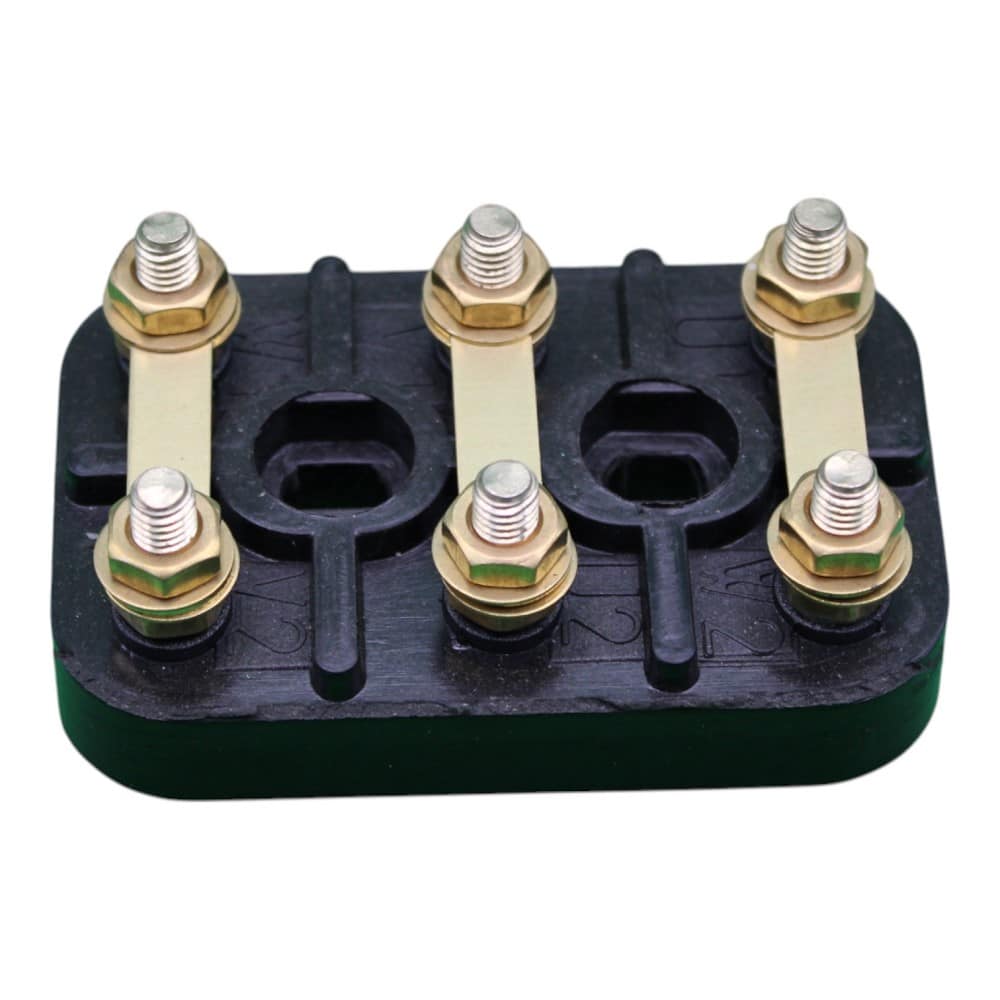

Bornier pour moteur électrique (plaque à bornes):
Plaque à bornes avec fixation par trous oblongs livrée avec écrous, rondelles et barrettes en laiton. La forme allongée des trous de fixation permet de s’adapter à différents entraxes. Ce bornier pour moteur est générique, il s’adapte donc parfaitement sur de nombreuses références et marques de produits par exemple: ABB, AC Motoren, Almo, Cemer, Elvem, Lafert, Techtop, VEM, WEG … Cette plaque à bornes de qualité professionnelle est utilisée par de nombreuses sociétés de bobinage et de réparations électromécaniques. Les barrettes métalliques en laiton offrent une excellente conductivité. Le support isolant est robuste et peut travailler en continu jusqu’à 150°C.
Descriptif technique:
Vis, écrous et rondelles: laiton
Température maximum de fonctionnement: 150°C
Application principale: moteurs électriques asynchrone triphasés et monophasés.
Marquage U1, V1, W1 et U2,V2, W2 (moulé sur la plaque isolante)
Couplage moteur triphasé étoile ou triangle en utilisant les barrettes laitons fournies
Couplage du sens de rotation moteur monophasé en utilisant les barrettes laitons fournies.
Masse hors emballage: 0.11 kg
Dimensions principales:
Longueur totale : 70 mm
Largeur totale : 45 mm
Écrous et rondelles: M6

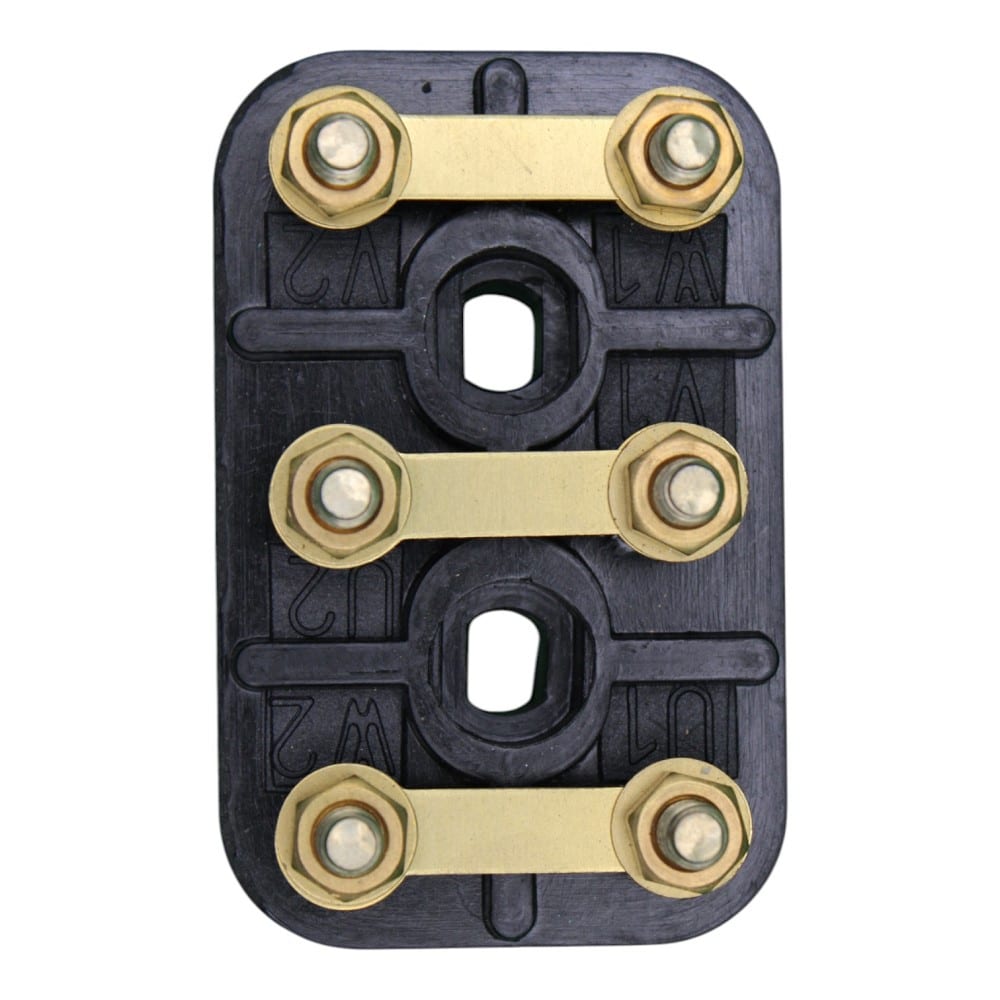

C (voir photo) entraxe entre vis laiton de connexions : 25 mm
D (voir photo) grande longueur de trous de fixation oblongs : 11 mm
d (voir photo) petite longueur des trous de fixation oblongs: 6 mm
E (voir photo) entraxe centre à centre des trous de fixation oblongs : 25 mm
Hauteur totale (visses comprises ) : 30 mm
