Description

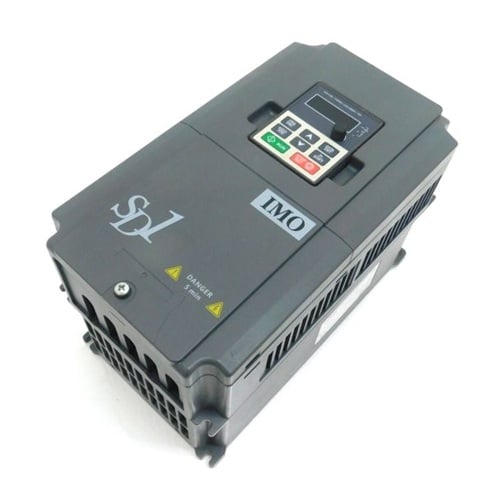

Variateur de fréquence IMO SD1-9.5A-43 triphasé 4kW
Le variateur de fréquence IMO SD1-9.5A-43 triphasé permet de contrôler avec précision un moteur asynchrone 380V triphasé jusqu’à 4kw à partir d’une alimentation 380V triphasé. La gamme variateurs IMO SD1 offre un bon rapport qualité prix avec un encombrement limité. Le variateur IMO SD1-9.5A-43 intègre un potentiomètre en façade, une interface modbus RTU, un contrôle vectoriel et de nombreuses entrées sorties. Ce variateur de fréquence intègre un clavier amovible avec potentiomètre. Il est prévu pour un montage mural ou sur bride. La programmation des variateurs SD1 de chez IMO peut être faite directement ou à l’aide d’un PC. Le filtre CEM est interne au variateur.
Variateur de fréquence IMO SD1-9.5A-43 – caractéristiques :
Marque: IMO
Modèle: SD1-9.5A-43
Puissance: 4kW
Tension d’entrée: 380VAC (50/60Hz)
Courant d’entrée à 380VAC 50Hz: 13.5A
Sortie: 3 phases 380V, 9.5A
Capacité de surcharge courant: 150% (1 min)
Fréquence de sortie : 0.1-400Hz
Section de fil : 2.5 mm².
Refroidissement par ventilateur
Nombreuses modes de protection (surcharge, surintensité, surtension …)
Unité de freinage intégrée
Filtre interne C3
Auto-tuning moteur (mode statique et dynamique)
Contrôle PID
Contrôle de couple vectoriel
Entrées-sorties selon modèle (voir ci-dessous)
Modbus-RTU
Fixation sur plaque de montage ou rail DIN
Clavier amovible avec potentiomètre
Affichage : Digital.
Couple de démarrage augmenté jusqu’à150%
Indice de Protection IP20
Température ambiante -10 / +40°C
Poids: 3.1kg

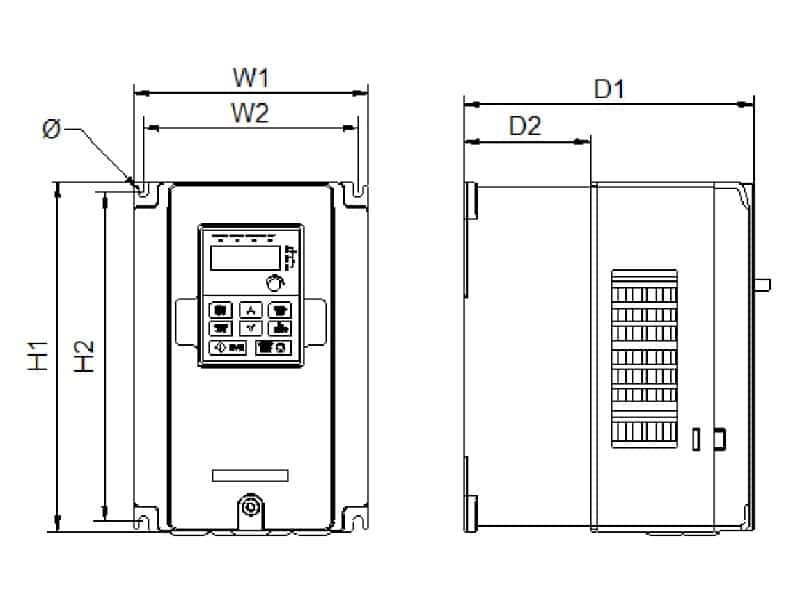

Dimensions : W1=146mm x H1=256mm x D1=167mm (D2=84.5mm)
Fixation : W2=131mm x H2=243.5mm
Variateur de fréquence IMO SD1-9.5A-43 – entrées sorties:
- 1 x entrée analogique (AI2) 0~10V/0~20mA (commutable par dip switch)
- 1 x entrée analogique (AI3) -10~10V
- 1 x sortie analogique (AO1) 0~10V/0~20mA (commutable par dip switch)
- 1 x sortie analogique (AO2) 0-10V/0~20mA (commutable par dip switch)
- 1 x sortie sur Transistor (Y1)
- 4 entrées digitales standards (S1-S2-S3-S4 Frq Max : 1kHz)
- 1 entrée digitale HDI (pulse – Frq Max: 50kHz)
- Sélection PNP/NPN (commutable via jumper)
- 1 sortie relais RO1
- 1 sortie relais RO2
- Fonction de sécurité STO intégré – « safe torque off »
- Sortie 24V 200mA
- Communication RS485

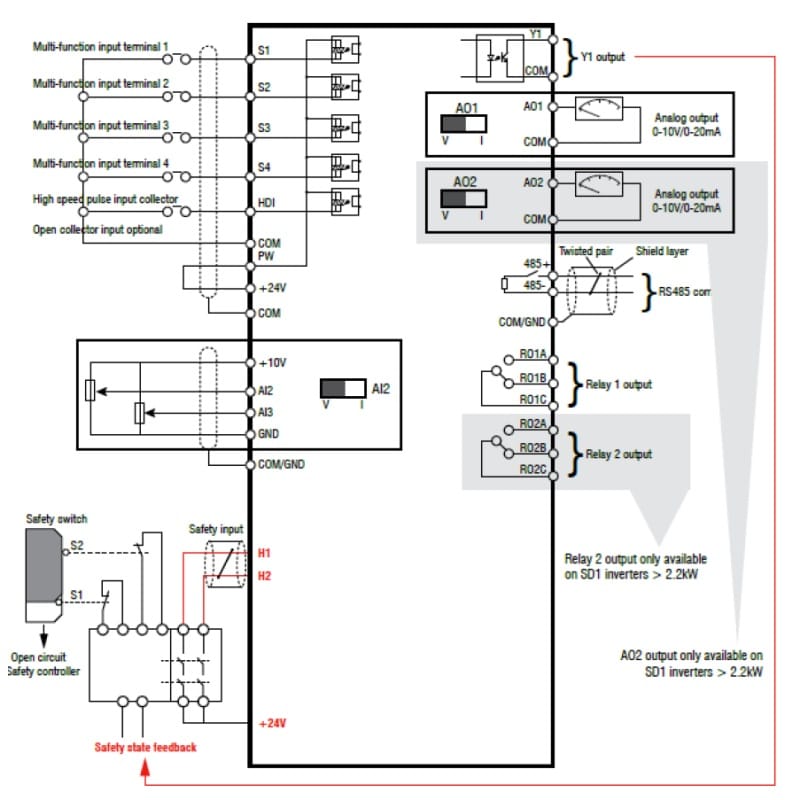

Le schéma des entrée sortie est donné à titre indicatif.
Variateur de fréquence IMO SD1 exemples d’utilisations:
Le variateur de fréquence IMO SD1-9.5A-43 triphasé convient à la plupart des installations. Il trouvera sa place sur des pompes, des ventilateurs et de nombreuses machines outils (perceuses à colonne, démontes pneus, scies à ruban … ). Sa fonction principale est le contrôle de la vitesse, de l’accélération et de la décélération. Pour en savoir plus sur les possibilités offertes par le variateurs de vitesse moteur nous vous invitons à consulter notre blog.
IMO SD1 certifications
Certifié UL61800-5-5, CE, UL, cUL
