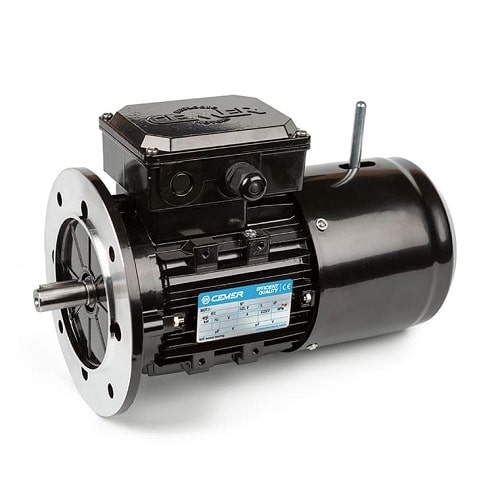

Moteur frein CEMER 1.1kw 1500 B5 230/400V triphasé IE3
Ce moteur frein CEMER 1.1kw 1500 de type IE3-MSFC90S-4 B5 est normalisé. Il s’agit d’un moteur électrique équipé d’un frein à manque de courant alimenté en 110V continu via un pont redresseur et d’un système de déblocage manuel. Ce moteur 4 pôles tourne à une vitesse théorique de 1500 tr/min à 50Hz. Le montage par des pattes démontables permet de tourner la boite à bornes de 90° vers la gauche ou la droite. Il est recommandé d’installer un disjoncteur magnéto-thermique afin de protéger votre moteur électrique. Le moteur IE3-MSFC90S-4 existe aussi en version à pattes B3, à bride B14 et avec pattes et bride B34 et B35.
Moteur électrique CEMER 1.1kw 1500 B5 230/400V IE3 avec frein CC – Données techniques:
Marque: CEMER
Carcasse Aluminium
Type : IE3-MSFC90S-4
Classe de rendement IE3
Moteur triphasé hauteur d’axe 90mm
Fixation B5 (à bride)
Bride FF165: 200 – 165 – 130 mm
Arbre : Ø = 24 mm x l=50 mm
Puissance: 1.10 kW (1.5 cv) – Fréquence 50 Hz
Vitesse de rotation du moteur 1420 tr/min
Nombre de pôles 4
Mode de fonctionnement S1 (Utilisation continue)
Tension 50Hz 230/400 V
Mode de commutation Δ/Y (triangle / étoile)
Rendement 84.1% (charge 100%)
Cos phi= 0.79
Courant nominal 400V 50Hz : 2.4A
Frein CC type K04 – Puissance 30W
Couple de freinage: 20Nm
Bruit 70 dB(A)
Protection IP54
Masse: 14.5kg
Pour plus d’information sur les moteurs électriques avec frein CEMER vous pouvez vous référer à la documentation technique de la marque pour y accéder cliquez ici.
Moteurs électriques avec frein – exemples d’applications:
Les moteurs électriques frein CEMER sont utilisés sur des palettiseurs, convoyeurs, porte sectionnelles, équipements d’emballage, machines à bois, démontes pneus, scies à ruban. Ils sont particulièrement rependus dans l’industrie. Attention : l’utilisation des moteurs frein avec un variateur de fréquence est complexe à mettre en œuvre et doit être réalisé par un spécialiste.
