Description

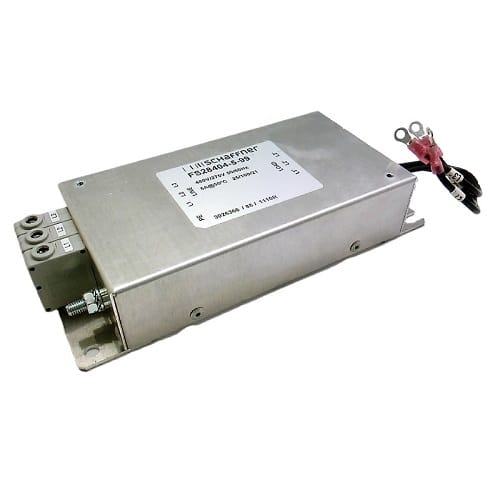

Filtre CEM Schaffner triphasé FS28404-5-99 pour variateur
Filtre CEM Schaffner triphasé FS28404-5-99 pour variateur 380V. Ce produit est prévu pour utilisation en triphasé 380V jusqu’à 5A. Il s’agit d’un filtre de catégorie C3. Ce filtre d’entrée peut réduite le perturbation du variateur sur les équipements environnants.
Compatibilité produits:

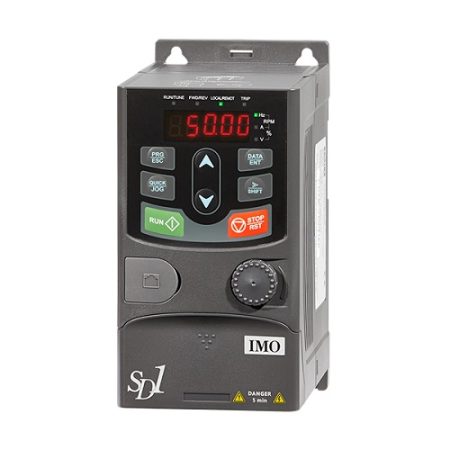

A l’origine ce filtre était commercialisé par LS Electric pour l’ajouter au variateur IG5A de petite puissance. Cependant il est compatible avec tous les variateurs triphasés 380V non équipés d’un filtre CEM interne avec une intensité nominal d’entrée inférieure à 5A. Ce produit conviendra donc variateurs SD1 entrée triphasé sortie triphasé jusqu’à 1.5kw : SD1-2.5A-43, SD1-4.2A-43
Avec ce filtre optionnel installé, le variateur répond aux exigence de compatibilité électromagnétique de niveau C3.
Caractéristiques techniques:
Marque: Schaffner
Référence: FS28404-5-99
Tension: 480V/275V 50/60Hz
Intensité: 5A @ 50°C
Catégorie C3 (1)
Boitier métal
Montage panneau : par vis non fournies.
Entrée triphasé: terminal à vis
Sortie triphasé: fils avec cosse
Masse: 0.33kg

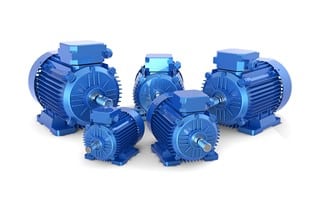

Ce filtre peut être utilisé dans une large gamme d’applications en particulier les entraînements de moteur à vitesse variable triphasés. Nous le commercialisons jusqu’à épuisement de nos stocks.
(1) Catégorie C3 (variateur de tension nominale inférieure à 1000 V – second environnement)
Si les instructions d’installation sont respectées et que ce filtre est installé, les performances de compatibilité peuvent être conformes à la réglementation CEI/EN 61800-3, second environnement. Pour mémoire, le second environnement comprend les établissements connectés à un réseau qui ne fournit pas directement des locaux domestiques. Dans le manuel il est précisé que qu’un variateur de la catégorie C3 n’est pas destiné à être utilisé sur un réseau public à basse tension qui fournit des locaux domestiques. Des interférences radiofréquences sont attendues si le variateur est utilisé sur un tel réseau.
